Cara Solder Header Pin pada Modul Arduino (Panduan Pemula)

Untuk solder header pin, cucuk bahagian panjang header ke dalam breadboard, letak modul di atasnya, kemudian sentuh mata iron 350 °C pada pad dan pin serentak selama 1–2 saat sambil suakan timah ke dalam sambungan — lebih kurang 3 saat untuk setiap sambungan. Sambungan yang elok nampak macam gunung berapi kecil yang berkilat, dan 15 minit latihan memang dah cukup.

Kenapa banyak modul sampai dengan header pin belum dipasang?

Kebanyakan breakout board — amplifier load cell HX711, buck converter LM2596, macam-macam modul sensor — memang dihantar dengan header pin berasingan dalam paket, supaya anda boleh pilih cara pemasangan: pin ke bawah untuk breadboard, pin ke atas untuk jumper wire, atau wayar disolder terus.

Ia juga tembok paling besar bagi pemula: dalam 90 hari lepas sahaja kami jawab lebih kurang 80 soalan berkaitan solder. Berita sebenarnya begini — header pin ialah kerja soldering paling senang, dan satu sesi latihan pendek dah cukup untuk menguasainya.

Apa alat dan suhu yang diperlukan?

Anda perlukan soldering iron yang diset ke lebih kurang 350 °C, segulung timah 60/40 berplumbum, stand iron, dan brass ball cleaner untuk pastikan mata iron sentiasa berkilat.

Desoldering pump pun berbaloi diletak berdekatan — untuk hari yang dua pin melekat jadi bridge.

Pemula patut mula dengan timah berplumbum 60/40. Ia cair pada suhu lebih kurang 183–190 °C, mengalir dengan mudah, dan memaafkan tangan yang lambat. Timah lead-free perlukan iron lebih kurang 30–40 °C lebih panas dan memang lebih susah dikendalikan — simpan untuk kemudian.

Jenis timah	Takat lebur	Suhu iron	Sesuai untuk pemula?
60/40 berplumbum	~183–190 °C	~350 °C	Ya — mula di sini, dan basuh tangan selepas guna
Lead-free	Lebih tinggi daripada 60/40	~30–40 °C lebih panas daripada berplumbum	Lebih susah dikendalikan — bukan untuk sambungan pertama anda

Macam mana nak solder header pin langkah demi langkah?

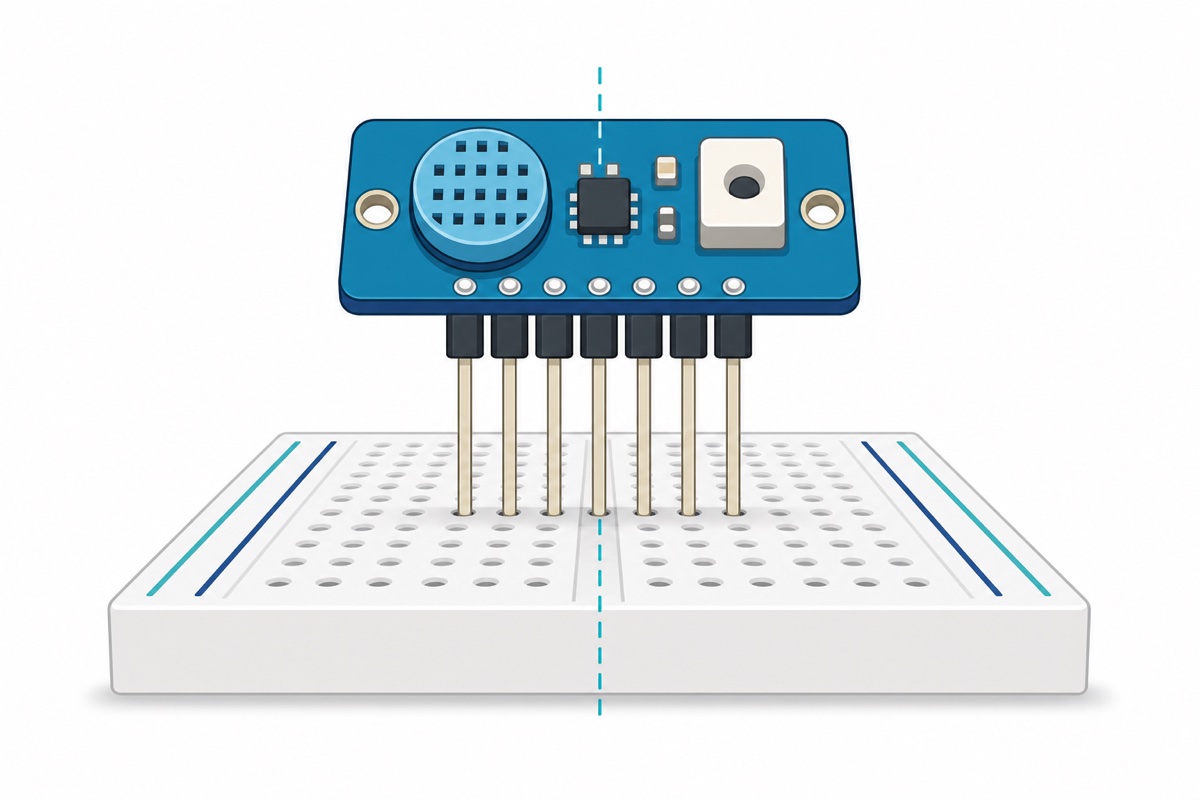

1. Guna breadboard sebagai jig percuma

Cucuk header dengan bahagian panjang ke bawah ke dalam breadboard. Breadboard akan pegang setiap pin dan pastikan seluruh barisan lurus dan tegak — tak goyang, tak senget. Sekarang letak modul di atas supaya hujung pendek menonjol keluar melalui lubangnya.

2. Sapu timah nipis pada mata iron

Sentuhkan sedikit timah pada mata iron yang panas supaya ia bersalut lapisan nipis yang berkilat. Mata yang sudah bersalut timah memindahkan haba ke sambungan jauh lebih baik daripada mata yang kering.

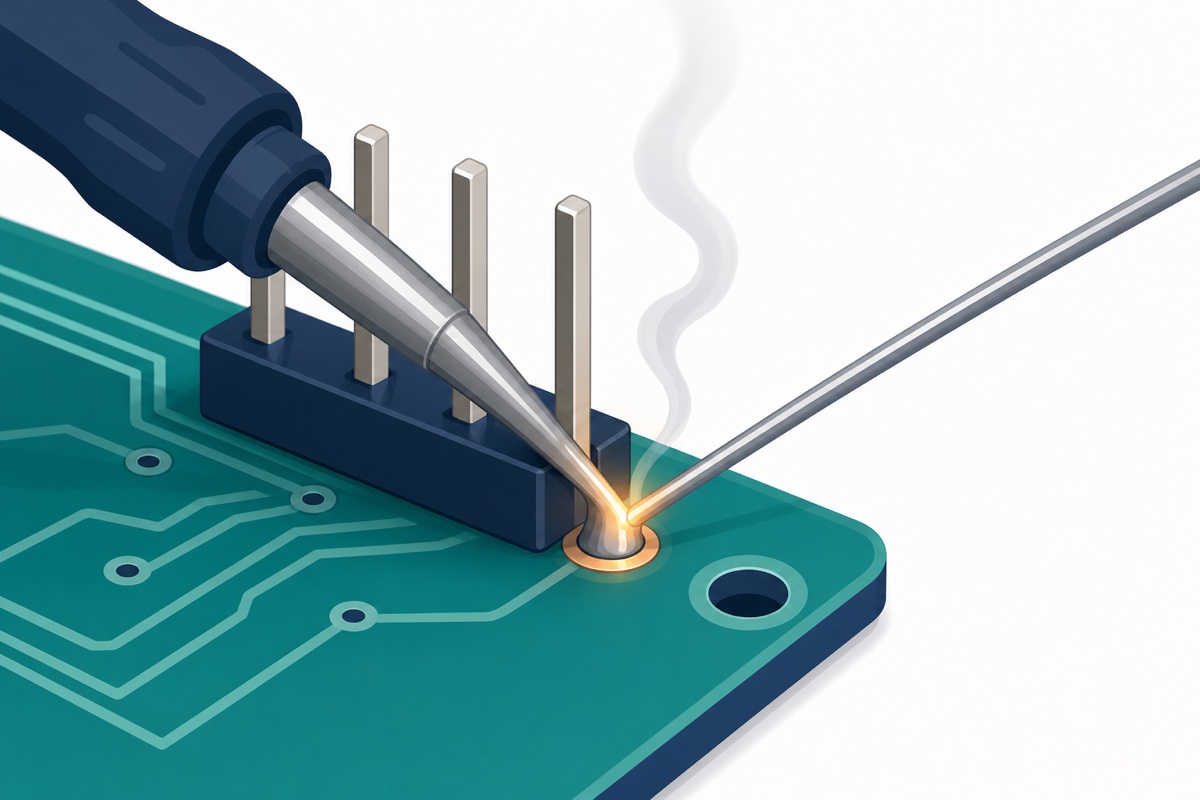

3. Sentuh mata iron pada pad dan pin serentak

Letakkan mata iron supaya ia menyentuh pad tembaga dan pin pada masa yang sama. Tahan 1–2 saat supaya kedua-dua permukaan naik suhu bersama. Memanaskan satu bahagian sahaja — di situlah kebanyakan sambungan rosak bermula.

4. Suakan timah ke dalam sambungan, bukan pada mata iron

Tolak wayar timah ke titik pertemuan pad dan pin. Kalau kedua-duanya cukup panas, timah akan meresap masuk dan membaluti pin dengan sendirinya. Mencairkan seketul timah atas iron kemudian menyapunya ke pin — macam itulah cold joint lahir.

5. Tarik timah dulu, kemudian angkat iron

Tarik wayar timah keluar dulu, barulah angkat iron. Keseluruhan sambungan ambil masa lebih kurang 3 saat. Kalau timah masih tak mengalir selepas itu, alihkan iron, biar sejuk sekejap, dan cuba semula — jangan terus menahan iron di situ.

6. Bersihkan mata iron dan teruskan ke pin seterusnya

Lalukan mata iron pada brass ball cleaner antara sambungan supaya ia kekal bersih. Header 4 pin biasa siap dalam masa tak sampai seminit.

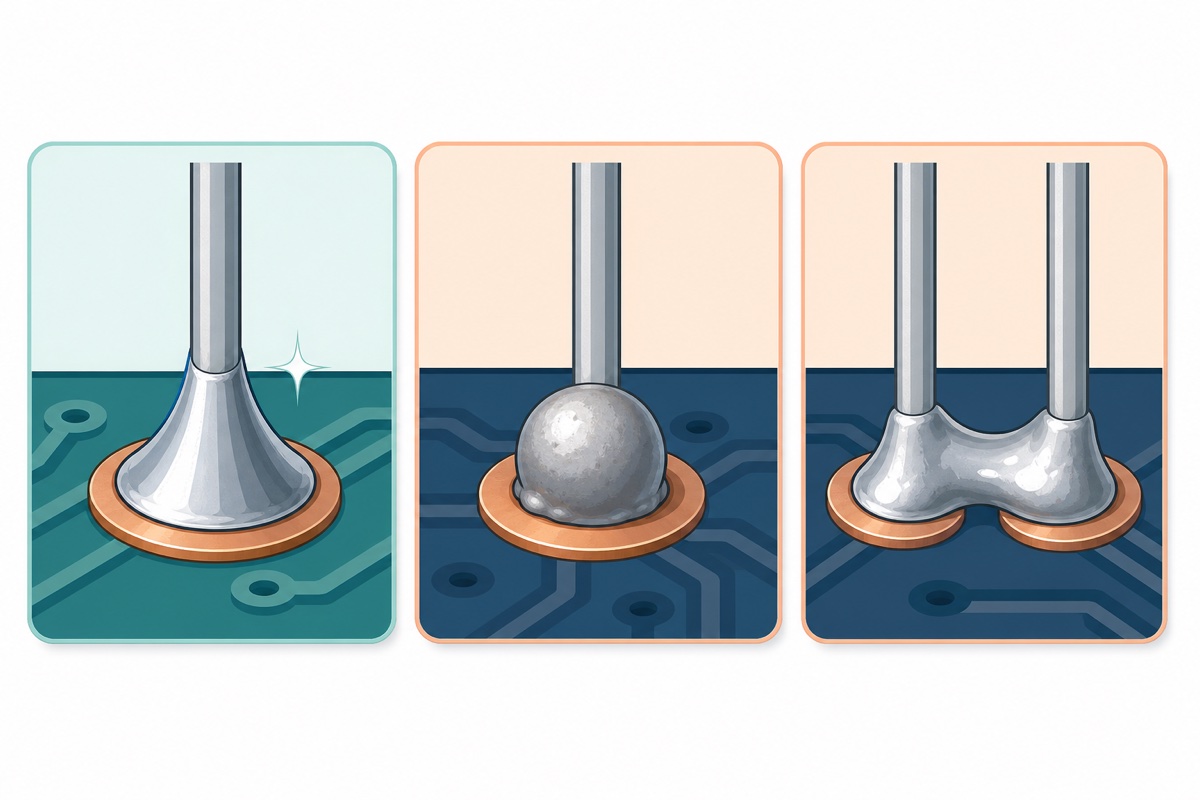

Macam mana nak tahu sambungan solder tu elok?

Tengok bentuknya. Sambungan yang elok berbentuk kon berkilat — gunung berapi kecil yang memeluk pin. Ketulan kusam atau bola bulat yang duduk atas pad ialah cold joint: panaskan semula dengan sedikit timah baru dan biasanya ia akan mengalir semula ke bentuk yang betul.

Apa yang anda nampak	Maksudnya	Cara baiki
Kon atau gunung berapi berkilat mengelilingi pin	Sambungan elok	Tak perlu buat apa-apa — teruskan ke pin seterusnya
Ketulan kusam berbutir atau bola timah	Cold joint, sambungan tak boleh diharap	Panaskan semula dengan sedikit timah baru
Timah menyambung dua pin bersebelahan	Bridge (litar pintas)	Panaskan semula dan tarik timah supaya terpisah, atau sedut lebihan dengan desoldering pump

Nota: petua berkilat-lawan-kusam ini untuk timah berplumbum 60/40 — sambungan lead-free memang nampak sedikit kusam walaupun sebenarnya elok.

Cold joint ni licik sebab board selalunya separuh berfungsi. Kalau ESP32 anda boleh upload hari ini tapi gagal esoknya, periksa sambungan header dulu sebelum salahkan kabel — panduan kami tentang ESP32 tak detect / upload gagal merangkumi suspek biasa yang lain.

Macam mana nak kekal selamat dengan iron 240V di rumah?

Iron anda guna bekalan 240V Malaysia dan matanya berada sekitar 350 °C, jadi hormatilah ia macam kuali panas. Peraturannya ringkas:

• Stand, setiap masa. Iron mesti rehat di standnya setiap kali ia meninggalkan tangan anda, dan jangan sekali-kali tinggalkan iron hidup tanpa pengawasan.
• Pengudaraan. Asap yang anda nampak ialah fluks yang terwap, bukan plumbum — tapi jangan hidu terus. Buka tingkap atau pasang kipas kecil melintasi meja.
• Basuh tangan selepas memegang timah berplumbum, terutamanya sebelum makan.
• Sapu timah pada mata sebelum simpan. Lapisan nipis timah sebelum suis ditutup mengekalkan mata iron dalam keadaan baik untuk sesi seterusnya.

Satu lagi tabiat yang menyelamatkan projek: berlatih dengan modul murah dulu, jangan sekali-kali terus pada board projek sebenar anda.

Kesilapan biasa yang kami nampak daripada pelanggan sebenar

“do u sell any hx711 boards with the header pins already soldered onto the board?? i’m asking because i dont know how to solder the pins”

Soalan macam ni masuk hampir setiap minggu. Header pin ialah tugasan soldering paling asas — dengan kaedah jig breadboard, satu HX711 cuma perlukan beberapa sambungan dan beberapa minit sahaja. Berlatih dengan satu modul murah yang lebih, dan ayat “saya tak tahu solder” tu hilang dalam satu malam.

Pelanggan juga kerap tanya sama ada kami sediakan servis soldering untuk pasangkan pin siap-siap. Lima belas minit latihan memang cukup untuk header pin, dan bila kemahiran ini dah jadi milik anda, setiap modul yang belum disolder terbuka untuk anda — termasuk projek RBT dan FYP macam jemuran automatik dengan sensor hujan kami.

Kesilapan teknik yang paling kerap kami nampak, satu baris setiap satu:

• Mencairkan timah atas iron kemudian membawanya ke pin — suakan wayar timah terus ke sambungan yang dipanaskan.
• Solder header tanpa pemegang sampai barisan jadi senget — biar breadboard yang pegang lurus.
• Tak pernah bersihkan mata iron — lalukan sekejap pada brass ball cleaner antara sambungan supaya haba terus mengalir.

Soalan Lazim (FAQ)

Boleh tak MakerHub solderkan header pin untuk saya?

Buat masa ini kami tak sediakan servis pre-solder — jujurnya sebab header pin cuma ambil lebih kurang 15 minit untuk dipelajari. Berlatih dengan satu modul murah dulu; kalau tersangkut, hantar gambar sambungan anda ke WhatsApp kami dan kami tunjukkan jalan yang betul.

Berapa suhu iron yang sesuai untuk header pin?

Lebih kurang 350 °C untuk timah berplumbum 60/40, yang cair sekitar 183–190 °C. Kalau guna timah lead-free, naikkan suhu iron lebih kurang 30–40 °C lagi.

Bahaya tak asap daripada soldering?

Asap yang kelihatan ialah fluks yang terbakar, bukan wap plumbum. Walaupun begitu, jangan hidu terus — bekerja di ruang berpengudaraan dan jauhkan muka daripada kepulan asap.

Berapa lama iron patut sentuh setiap pin?

Sekitar 1–2 saat untuk panaskan pad dan pin serentak, kemudian seketika untuk suakan timah — lebih kurang 3 saat setiap sambungan. Kalau timah tak mengalir juga, alihkan iron dan biar sambungan sejuk dulu sebelum cuba lagi.

Saya ter-bridge dua pin. Rosakkah modul tu?

Tidak. Panaskan semula bridge tu dan tarik timah supaya terpisah, atau sedut lebihan dengan desoldering pump, kemudian periksa semula barisan sebelum hidupkan modul.

Kemas kini terakhir Julai 2026. Tersangkut? Chat dengan kami di WhatsApp.
